龍門吊走行軌基礎地基承載力不足時的處理方法
時間：2024-12-27來源：起重機廠家瀏覽次數：1
1場地地層結構及地基土的物理力學性質
1.1場地地層結構
經鉆探揭露，擬建場地表層為人工素填土，其下依次為第四系沖積粉土、粉質黏土、粉土、中粗砂；沖洪積粗礫砂；場區基底為下元古界粉子山群崗崳組云母片巖。分述如下：
1.1.1層素填土（Qml）分布于場地表層，黃褐色，松散狀，稍濕。主要由風化云母片巖碎塊、粉土等構成。密實度不均勻，該層厚度:5.0~7.8m,平均6.6m。
1.1.2層粉土（Q4al）分布于整個場區。褐黃色，稍濕，土質不均勻，含較多粉細砂。切面較粗糙，韌性較低，較低干強度。呈稍密~中密狀態，中等壓縮性。該層厚度:1.2~5.0m,平均3.1m。
1.1.3層粉質粘土（Q4al）分布于整個場區。黃褐色，呈可塑狀態，含少量的粉細砂。切面稍有光澤，中等韌性,中等壓縮性。該層厚度:1.6~5.5m,平均3.33m。
1.1.4層粉土（Q4al）在場區局部見分布。灰色，含較多粉細砂。切面較粗糙，較低干強度。呈稍密狀，中等壓縮性。該層厚度:0.7~4.6m,平均1.6m。
1.1.5層中粗砂（Q4al）分布于整個場區。黃褐色~灰色，為石英、長石質砂，分選性較好。飽和，呈中密狀態。該層厚度:1.00~8.00m,平均5.42m。1.1.6礫砂（Q4al+pl）分布于整個場區。黃褐色，為石英、長石質砂，混少量的卵石，分選性較好，呈密實狀態。該層揭露厚度:7.5~8.7m,平均8.1m。
1.2及建筑適宜性
區域地質調查和勘察結果表明，場區內無不良地質作用存在，場區地形平坦開闊，穩定性較好，其建筑適宜性良好。
1.3建議
根據室內試驗、原位測試，按照《建筑地基基礎設計規范》GB50007-2002及當?shù)亟?jīng)驗確定各層承載力特征值fak和壓縮模量Es。
2龍門吊很大輪壓力及要求地基承載力

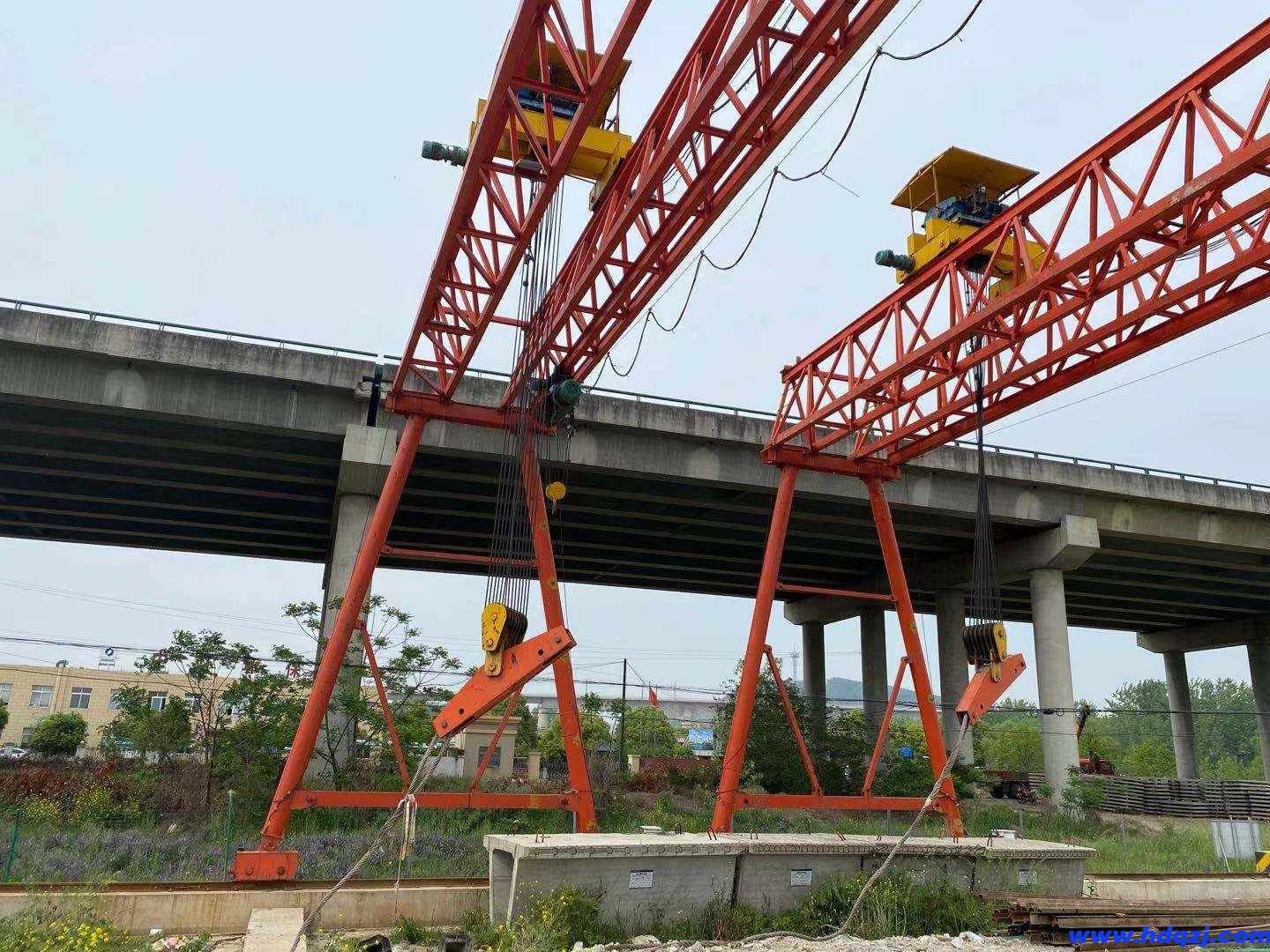

起重機采用40/16噸雙梁箱形門式起重機，跨度30米，設計很大輪壓430kN。門吊走行軌采用50軌，承軌梁采用C25鋼筋砼，基礎采用C20鋼筋砼。龍門吊走行軌基礎置于素填土上，其組成成分不均勻，密實度差異較大，采用CFG樁進行加固處理，設計復合地基承載力要求不小于183 kPa。
3地基加固處理
因地基承載力不足，應對地基進行加固處理，跟據經驗和本工程的地質情況，**考慮換填。根據本工程的地質情況，（1）層素填土層較厚（平均厚度約6.6m），換填工作很較大，增加了工程投資。
后考慮采用CFG樁復合地基加固。CFG樁復合地基是一種加固軟弱地基常用方法，現在已經廣泛應用。其工程應用具有工期短、費用低、適應性強、施工便利等優點。CFG樁是由水泥、粉煤灰、碎石、砂加水拌合而成的具有高粘結強度的剛性樁，它和樁間土一起形成復合地基，共同承擔上部荷載。
經分析后，結合場地情況，清除部分雜填土*門吊走行軌基礎底部后，采用鉆孔成樁。CFG樁按單排樁在基礎底部布置，樁徑采用40cm，間距100cm，按門吊走行軌基礎長度布置。混凝土強度采用C10，樁端持力層為（5）中粗砂層，要求樁端進入持力層內不少于400mm。
4結語
4.1 CFG樁不僅具有一般碎石樁對地基土的加固、擠密和置換作用，而且具有提高樁間土體力學性能的作用，明顯改善地基的變形，提高復合地基承載力。
4.2通過本工程建成后的觀察，CFG樁處理后的地基承載力得到了很大的提高，而且在防止不均勻沉降方面效果顯著。該方法工藝成熟，質量易于保證。本工程建成使用后門吊走行軌半年內沉降量<8mm。充分證明了在龍門吊走行軌基礎地基承載力不足的情況下，采用 CFG 樁復合地基加固技術的合理性。
