10噸電動單梁起重機參數功率
時間：2024-05-25來源：起重機廠家瀏覽次數：1
10噸電動單梁起重機是在車間常用的一種起重機噸位類型，可起吊10噸以下的重物，但是不推薦經常滿載運行。跨度可根據用戶需求制作7.5－31.5米。常用起吊高度是6－9米。小編為大家介紹下10噸電動單梁起重機參數功率：

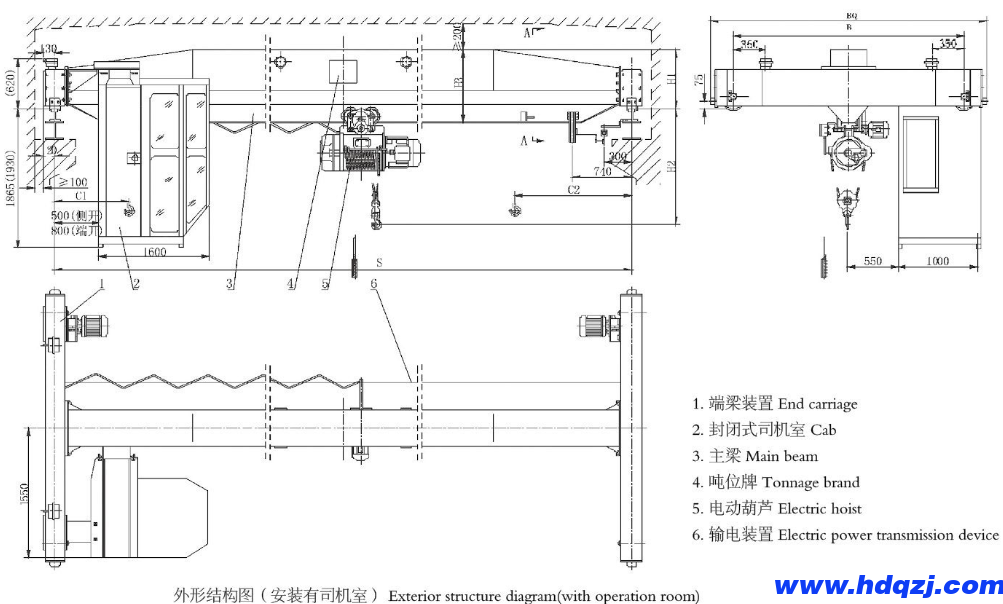

電動單梁起重機結構簡圖：
10噸電動單梁起重機基本參數：
起重量 | t | 10 | |||||||||||||||||||||||||
操縱形式 | 地面操縱 | 操作室操縱 | |||||||||||||||||||||||||
運行機構 | 運動
| m/min | 20 | 30 | 45 | 60 | |||||||||||||||||||||
減速比 | 58．95 | 39．42 | 25．19 | 20．08 | |||||||||||||||||||||||
電機型號 | ZDY21-4 | ZDR12-4 | |||||||||||||||||||||||||
功率 | KW | 2*0.8 | 2*1.5 | ||||||||||||||||||||||||
轉速 | r/min | 1380 | 1380 | ||||||||||||||||||||||||
起升機構 | 電動葫蘆型號 | CDI型 | |||||||||||||||||||||||||
起升速度 | m/min | 7 | |||||||||||||||||||||||||
運行長度
| m | 9、12、18、24、30 | |||||||||||||||||||||||||
運行速度
| m/min | 20，30 | |||||||||||||||||||||||||
電機型號 | 錐形鼠籠形 | ||||||||||||||||||||||||||
工作制度 | A3-A5 | ||||||||||||||||||||||||||
電源 | 三相50HZ 380V | ||||||||||||||||||||||||||
車輪直徑 | mm | 270 | |||||||||||||||||||||||||
常用軌道 | kg/m | 24，38 | |||||||||||||||||||||||||
跨度S | m | 7.5-11 | 11．5-12 | 12．5-14 | 14．5-17 | 19.5 | 22.5 | ||||||||||||||||||||
總重 | 地操 | t | 3．35-3．97 | 4．23-4．31 | 4．43-4．73 | 5．08-5．60 | 6．65 | 7．78 | |||||||||||||||||||
| 室操 | 3.35-3.97 | 4.23-4.31 | 4.43-4.73 | 5.08-5.60 | 6.65 | 7.78 | |||||||||||||||||||||
輪壓 | 地操 | t | 5.15-5.83 | 5.67-5.71 | 5.77-5.89 | 5.95-6.14 | 6.43 | 6.71 | |||||||||||||||||||
| 室操 | 5.51-5.96 | 6.04-6.09 | 6.14-6.27 | 6.34-6.52 | 6.82 | 6.71 | |||||||||||||||||||||
基本尺寸 | H1 | mm | 900 | 1000 | 1100 | 1150 | 1200 | ||||||||||||||||||||
| H2 | 2500 | 3000 | 3500 | ||||||||||||||||||||||||
| K | 2000 | 2500 | 3000 | ||||||||||||||||||||||||
| L1 | 850 | ||||||||||||||||||||||||||
| L2 | 1310 | ||||||||||||||||||||||||||
| h | 1470 | 1490 | 1540 | 1600 | 1640 | ||||||||||||||||||||||
| H1 | 745 | 885 | 895 | 885 | 935 | ||||||||||||||||||||||
備注：參數如有修改，恕不另行通知
